Modul COG
Shenzhen Enrich Electronics Co., Ltd, založená v roce 2012, je výrobcem a poskytovatelem řešení inteligentních terminálových LCD displejů integrujících výzkum a vývoj, design, výrobu, prodej a servis. Zavázali jsme se vyrábět monochromatický LCD displej, včetně segmentového LCD, grafického LCD a barevného TFT LCD, OLED displeje.
Proč si vybrat nás
Služba přizpůsobení
Nabízíme vysoce personalizované služby přizpůsobení, pečlivě navrhujeme a přizpůsobujeme každý produkt tak, aby splňoval specifické požadavky našich klientů, abychom zajistili, že každá položka splní jejich jedinečné potřeby.
Kontrola kvality
Zavedli jsme přísný systém kontroly kvality, kdy všechny produkty před odesláním procházejí několika koly přísných testů a testů stárnutí, abychom zajistili, že jsou stabilní, spolehlivé a splňují průmyslové standardy.
Pokročilé vybavení
Naše společnost je vybavena nejmodernějšími výrobními zařízeními a dostatečným výrobním prostorem s 9 linkami pro lepení COG, 8 linkami pro montáž LCD modulů, 10 linkami pro montáž podsvícení, 6 linkami pro lepení COB, 10 automatickými linkami na výrobu TFT modulů, 8 automatických výrobní linky polarizátorů a 1 výrobní linka SMT zajišťující efektivní a vysoce kvalitní výrobní procesy.
Profesionální tým
Máme zkušený inženýrský tým s rozsáhlými znalostmi a technickými možnostmi napříč doménami, který je schopen poskytovat profesionální technické konzultace a komplexní řešení pro klienty v různých odvětvích.

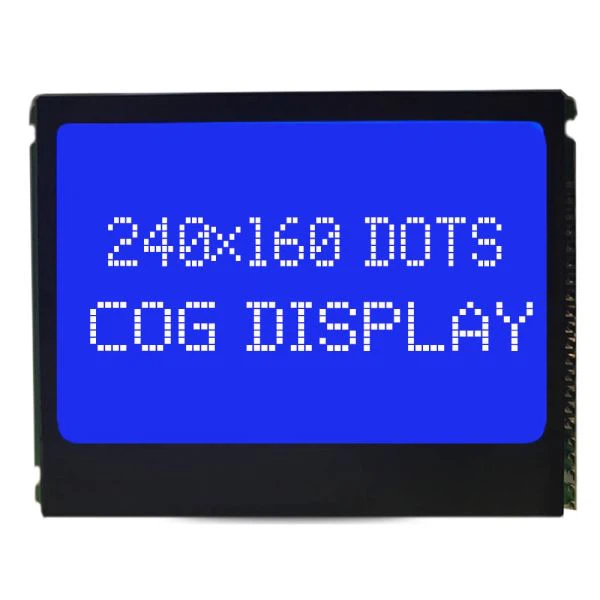

Vlastní modul COG
Náš zkušený tým dokáže vyvinout správné řešení s integrovanou montáží různých technologií do vašich rukou.
Technologie displeje
● Typ displeje: TN, HTN, STN, FSTN a VA
● Transmisivní, transflektivní a reflexní polarizátory
● Pozitivní a negativní režimy
● Tloušťka skla ITO: {{0}},4 mm, 0,55 mm, 0,7 mm a 1,1 mm
● Režim statické jízdy a režim dynamické jízdy
● Tvary: Kulatý, obdélníkový, osmiúhelník a průchozí otvory
● Úhel pohledu: 12 hodin, 3 hodiny, 6 hodin, 9 hodin a plný úhel pohledu
● Přizpůsobení barvy pozadí: šedá, modrá, žlutozelená, černá a tak dále
Montážní služby
● Sítotisk: Černá maska, červený, zelený, modrý, vícebarevný tisk
● Dotyková řešení: Dotyková technologie jednostranné fólie ITO a dotyková technologie oboustranné fólie ITO
● Vlastní montáž podsvícení
● Přizpůsobitelné PCBA a kovový rám
● Integrace s překryvnou odporovou nebo kapacitní dotykovou obrazovkou
● Povrchová úprava: Zpevněné sklo, elektrostatická prevence, polarizátor s UV filtrem
● Rozhraní: I2C, SPI
● Připojení: PIN, FPC
Specifikace modulu COG
Funkce pin rozhraní
|
PIN č. |
Symbol |
Typ kolíku |
Popis |
|
1 |
VSS |
P |
Zemnící kolík. |
|
2 |
VDD |
P |
Napájecí zdroj pro provoz logiky jádra. |
|
3 |
NC |
|
Žádné spojení |
|
4 |
D/C# |
I |
Tento pin je datový/příkazový řídicí pin připojující k MCU. |
|
5 |
R/W# |
I |
Tento kolík je vstupním kolíkem pro řízení čtení/zápisu, který se připojuje k rozhraní MCU. |
|
6 |
E |
I |
Tento pin je vstup rozhraní MCU. |
|
7~14 |
DB0~ DB7 |
I/O |
Tyto piny jsou obousměrné datové sběrnice připojující se k datové sběrnici MCU. |
|
15 |
NC |
|
Žádné spojení |
|
16 |
NC |
|
Žádné spojení |
Mechanická data
|
Položka |
Dimenze |
Jednotka |
|
Počet znaků |
16 znaků x 2 řádky |
－ |
|
Rozměr modulu |
84.0 x 44.0 x 9.67 |
mm |
|
Zobrazit oblast |
58.22 x 13.52 |
mm |
|
Aktivní oblast |
56.22 x 11.52 |
mm |
|
Velikost bodu |
0.57 x 0.67 |
mm |
|
Rozteč bodů |
0.60 x 0.70 |
mm |
|
Velikost postavy |
2.97 x 5.57 |
mm |
|
Rozteč znaků |
3.55 x 5.95 |
mm |
|
Typ panelu |
OLED, monochromatický |
|
|
Povinnost |
1/16 |
|
|
IC |
SSD 1311 |
|
|
Rozhraní |
6800, 8080, SPI, I2C |
|
|
Velikost |
2,26 palce |
|
Absolutní maximální hodnocení
|
Položka |
Symbol |
Min |
Max |
Jednotka |
|
Vstupní napětí |
VI |
-0.3 |
VDD |
V |
|
Napájecí Napětí Pro Logiku |
VDD-VSS |
-0.3 |
6.0 |
V |
|
Provozní teplota |
TOP |
-40 |
+80 |
stupeň |
|
Skladovací teplota |
TST |
-40 |
+85 |
stupeň |
Elektronické charakteristiky
|
Položka |
Symbol |
Stav |
Min |
Typ |
Max |
Jednotka |
|
Napájecí Napětí Pro Logiku |
VDD |
－ |
4.8 |
5.0 |
5.3 |
V |
|
Vstup vysoké napětí. |
VIH |
－ |
0.8xVDD |
－ |
－ |
V |
|
Vstup nízké napětí. |
VIL |
－ |
－ |
－ |
0.2xVDD |
V |
|
Výstup vysoké napětí. |
VOH |
IOH=-0.5 mA |
0.9xVDD |
－ |
－ |
V |
|
Výstupní nízké napětí. |
VOL |
IOL =0.5 mA |
－ |
－ |
0.1xVDD |
V |
|
50 % provozního proudu kontrolní desky |
IDD |
VDD{{0}}.0V |
43 |
50 |
52 |
mA |
Náš nejprodávanější modul COG
128*64 Malý grafický COG LCD displej
Upgradujte svůj produkt pomocí našeho 128*64 LCD s rozlišením 128*64! Tento 1,3palcový LCD displej je monochromatický monochromatický pasivní maticový displej z tekutých krystalů (LCD), který jako spínací zařízení používá amorfní tenký filmový tranzistor.
Bílá na modrém LCD displeji 128x64 bodů
Tento bílý na modrém pozadí 128x64 pixelů COG grafický LCD displej modul má integrovaný řadič Sitronix ST7567. Grafický LCD displej má velmi nízkou spotřebu energie pro ovládání displeje.
320*240 Monochromatický LCD displej STN Modrý displej
Monochromatický LCD displej 320*240 je vynikající volbou pro jakýkoli projekt nebo aplikaci, která vyžaduje vysoce kvalitní, spolehlivou a nákladově efektivní zobrazovací technologii. Díky modrému displeji STN nabízí tato obrazovka LCD živý a jasný obraz, který je snadno čitelný a srozumitelný.
132x32 grafický LCD FPC Connect
ENH-DG132032-14 je grafický LCD displej o rozměrech 132 x 32 pixelů, jehož rozměry jsou 52.{5}}x21.0 mm a zobrazovací plocha je 47.0x11. 70mm, s ovladačem ST7567A, rozhraní SPI, 4 ks bílé LED podsvícení.
Naše společnost nabízí více produktů, projděte si prosím kategorie produktů na webu, pokud máte nějaké potřeby, kontaktujte nás.
Vlastnosti modulu COG

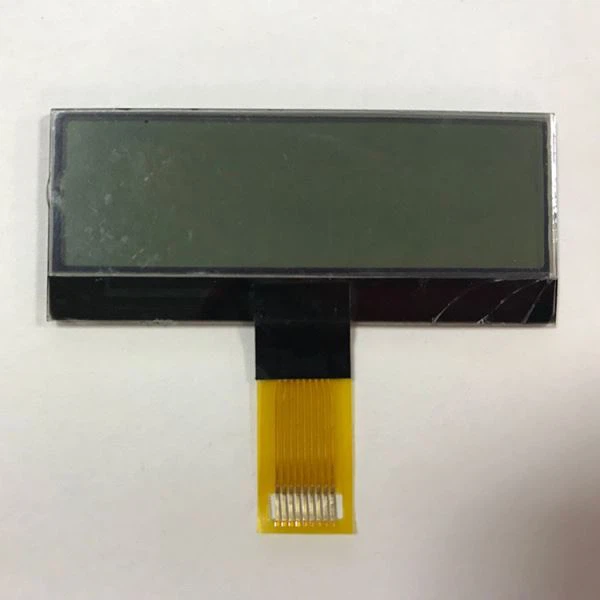

Štíhlý profil
Moduly COG jsou známé svou tenkou a lehkou konstrukcí. Tato vlastnost je zvláště výhodná pro přenosná zařízení, kde snížení hmotnosti a tloušťky může zvýšit uživatelský komfort a estetiku zařízení.
Vysoké rozlišení a čistota
Tyto moduly často podporují vysoké rozlišení a poskytují ostrý a jasný obraz. Přímá integrace IC ovladače přispívá k přesnému ovládání displeje, což má za následek vynikající kvalitu obrazu.
Všestranné velikosti a konfigurace
Moduly COG se dodávají v různých velikostech a konfiguracích, od malých monochromatických displejů pro nositelná zařízení až po větší barevné displeje pro kapesní zařízení. Tato všestrannost umožňuje jejich použití v široké škále aplikací.
Energetická účinnost
Efektivní design COG modulů často vede k nižší spotřebě energie. To je zásadní pro zařízení napájená bateriemi, kde je prodloužení životnosti baterie významným problémem.
Aplikace modulu COG
Zařízení
Audio/video
Automobilový průmysl/doprava
Počítače/zařízení
Spotřebitel
Ovládací prvky/HVAC/zabezpečení
Ruční
Válečný
POS/maloobchod/prodej
Váhy
Telekomunikace/komunikace
Test a měření
Zašlete nám prosím svůj počáteční výkresový papír, vzorky nebo fotografie; pokud tyto informace nemáte, dejte mi prosím vědět svůj nápad.
Poté vám navrhneme řešení a odhadneme cenu. (Velikost neovlivní vlastní poplatky, ale ovlivní jednotkovou cenu.)
Domluvte si technické údaje a my dáme přesnou cenovou nabídku.
Zajistíte si celní poplatky.
Náš technik navrhne výkres modulu COG pro vaše potvrzení do 1-3 dnů.
Nové vzorky budou dokončeny do 15-20 dnů.
Po potvrzení vzorků srdečně přivítejte hromadnou výrobu.
